北京理工大学张加涛老师课题组在国际顶级期刊发表文章

      张加涛老师课题组长期致力于掺杂半导体的合成、组装及光电器件性能的研究，以“面向新能源应用的光电纳米材料”为研究中心，在该类无机光电纳米材料的设计、合成及其在光催化、光电催化、光伏、光电探测、电催化等应用方面做了深入系统的研究，取得了一系列有特色的科研成果。课题组包括2名副教授，2名预聘助理教授和1名讲师。近4年，以通讯作者单位发表论文30余篇，包括Nature Nanotech（1篇）、Adv. Mater. (3篇)、Angew. Chem. Int. Ed. (1篇)、Nano Energy（1篇）以及NPGAsia Mater.、J. Phys. Chem. Lett.（perspective）、Chem. Mater.、Small、J.Mater. Chem. A、Nano Res.、ACSAppl. Mater. Interfaces、Chem. Eur. J.等。研究工作被Nature网站、ACS网站、Wiley网站等专题、视频报道和Highlight。被Nature、Science、Chem.Rev.、J. Am. Chem. Soc.等刊物几十次正面引用和大篇幅报道。

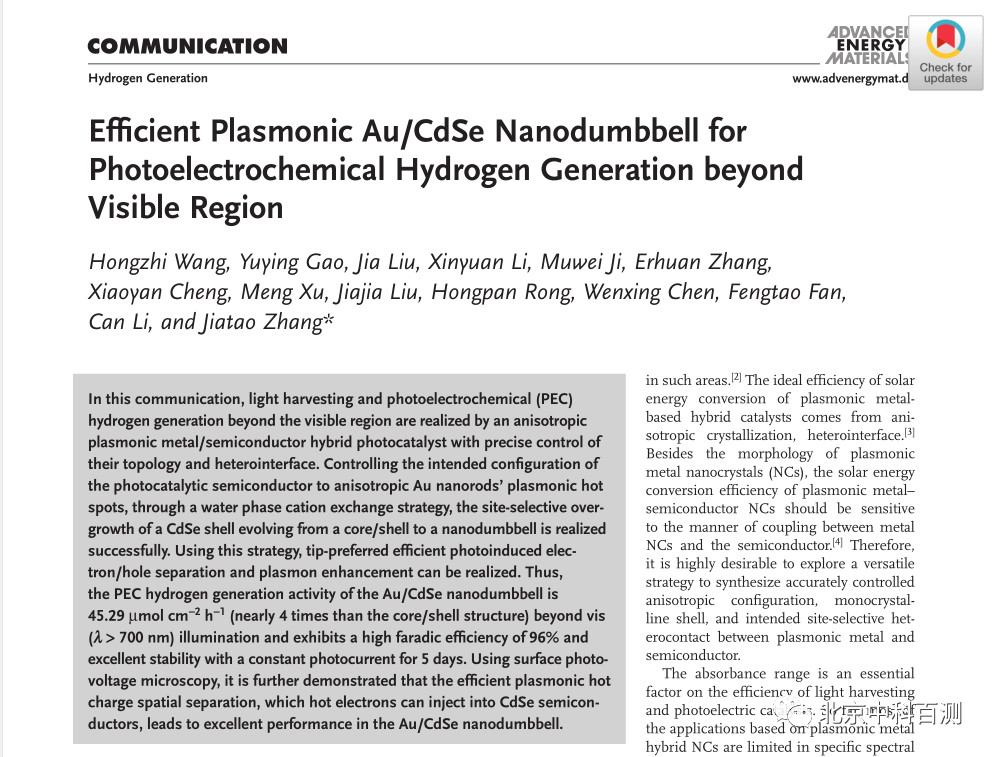

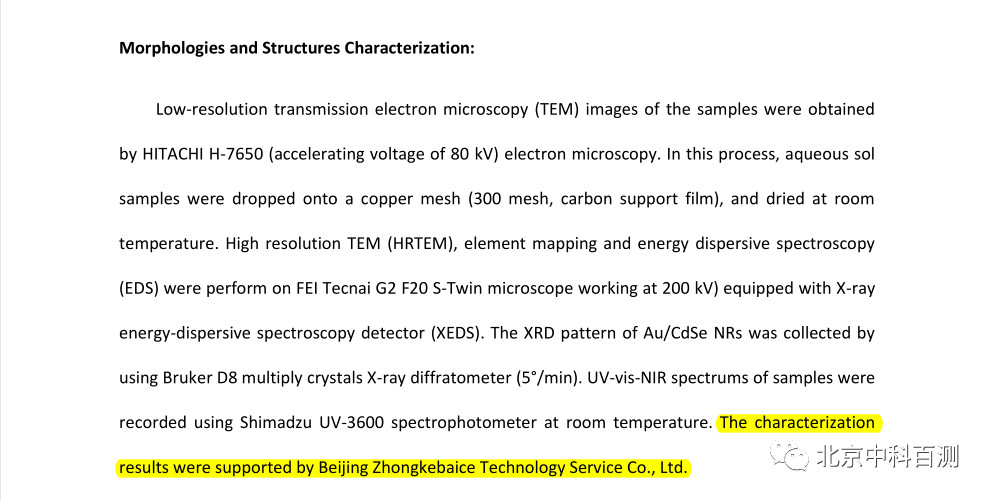

      张加涛团队与中科院大连化物所李灿院士团队合作，在金属@半导体异质纳米结构研究积累基础上通过精确调控Au/Ag核壳纳米晶的硒化反应以及逆向竞争的水相阳离子交换反应，实现了从核壳结构（core/shell）到哑铃结构（nanodumbbell）演变的Au/CdSe异质纳米棒的制备及异质界面的高质量构建。得益于Au棒的纵向SPR效应及两端的电磁场增强“热点”以及高质量的异质界面，制备的Au/CdSe HNRs在近红外区具有很强的光吸收特性，实现了Plasmon增强的高效热电子注入效应。利用空间分辨的表面光电压成像表征技术，成功研发出一种在近红外光波段具有高的吸收效率，又具有高的可见-近红外光电催化产氢性能，并且其法拉第效率高达96%的光电催化材料。通过5天的连续测试，光电催化产氢活性（45.29μmol cm-2 h-1），没有明显降低。北理工的王虹智博士研究生以及大连化物所的高玉英博士研究生为共同第一作者。相关工作发表在AdvancedEnergy Materials上。

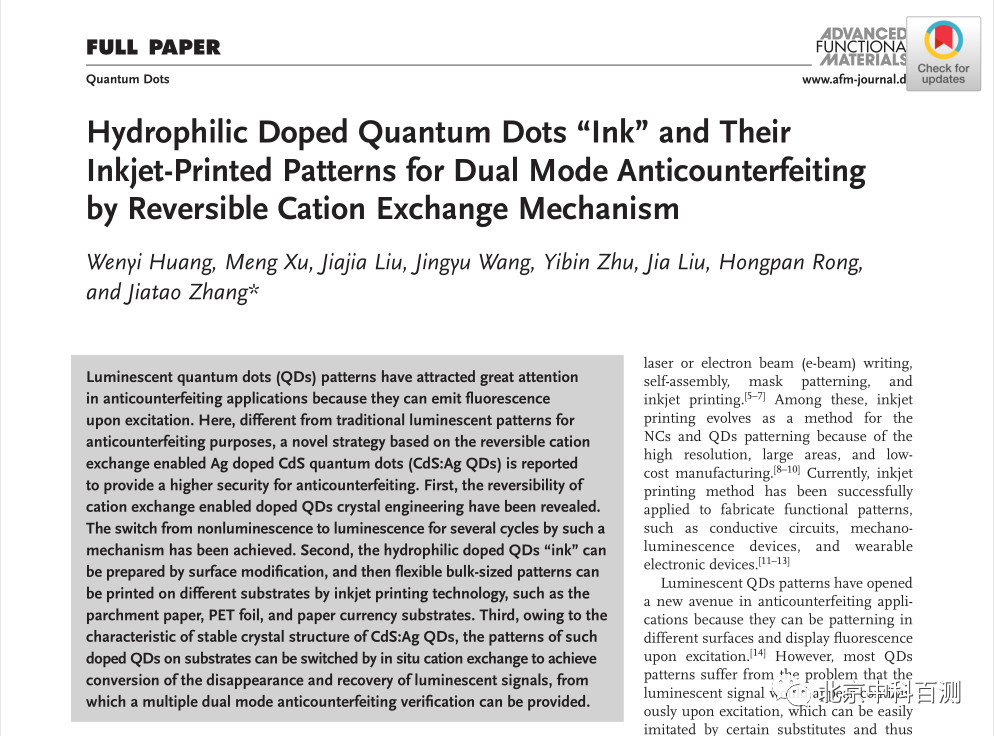

       张加涛团队基于已有的半导体掺杂纳米晶/量子点研发基础，发现了Ag掺杂CdX（X="S," Se等）等II-VI族量子点的可逆阳离子交换（Ag2X与CdX之间的可逆转化）可多次实现有无荧光的切换。然后通过表面配体交换以及掺杂量子点分散在碱性水/乙二醇溶剂中的手段，实现了可控粘度的“墨水”制备。进而实现了掺杂量子点在不同衬底（羊皮纸，纸币，PET等柔性衬底）上的喷墨打印和图案化（宏观厘米、分米尺寸器件规模）。利用可控的荧光切换实现了更高安全性的多模式防伪应用。黄文艺硕士研究生和徐萌讲师为论文共同第一作者，相关工作发表在Advanced Functional Materials 上。
