Mn1-xRuxCo2O4的高矫顽力和超大交换偏置效应

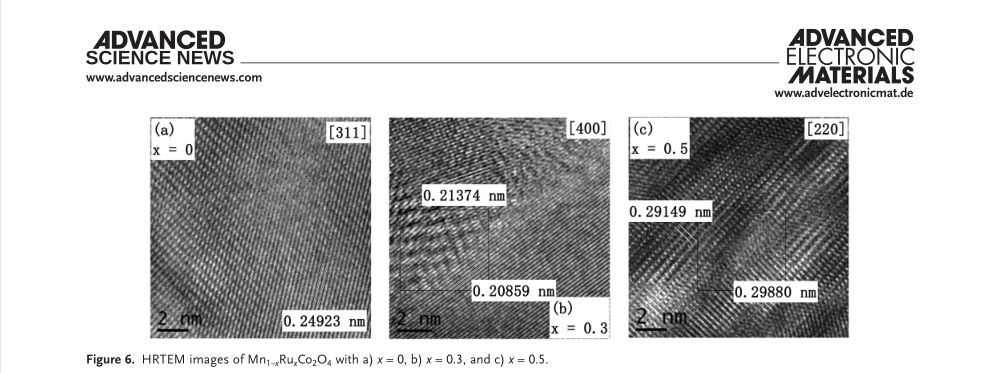

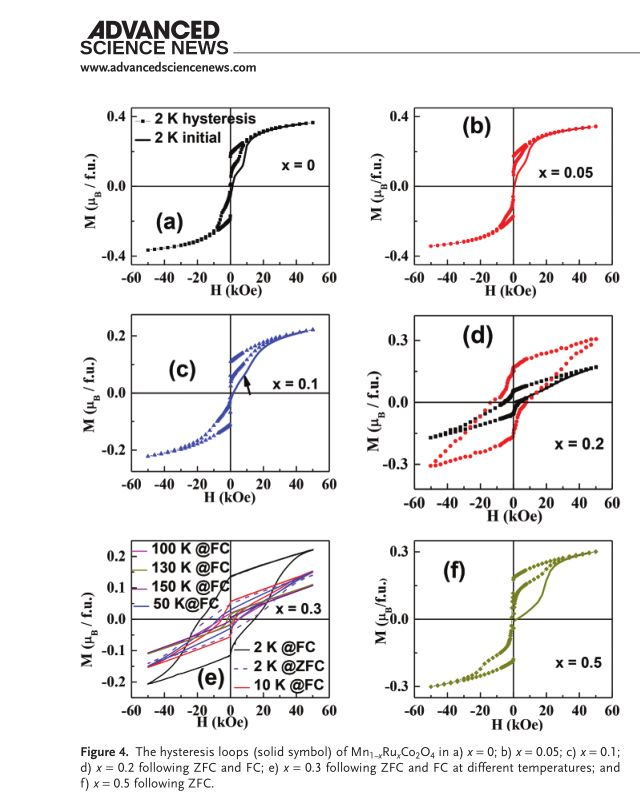

      Mn1-xRuxCo2O4的高矫顽力和超大交换偏置效应，会极大地影响和决定物质的物理性能。很容易在薄膜样品或者纳米样品中观察到不均匀的离子分布，但是通常很难在体材料中观察到。在Mn1-xRuxCo2O4化合物中，高分辨透射电镜显示在 x = 0.3和 x = 0.5的球磨样品样品中，观察到了离子的不均匀分布。离子的不均匀分布为磁相的相分离和交换耦合提供了便利条件。在球磨的样品中，x = 0.3显示出了反铁磁特性，同时伴随有无序排列的磁矩。它的矫顽场在14.8 kOe。在球磨的x = 0.1样品中，矫顽力非常高，达到16.5 kOe。在x = 0.2, 0.4, and 0.5中，观察到了矫顽力增强和交换偏置现象。在固态反应的样品中，高矫顽力出现在x = 0.3样品，同时x ≤ 0.1 和x = 0.5的矫顽力非常低。在Mn1-xRuxCo2O4中，矫顽力增强和交换偏置场，都远远高于多层膜材料和纳米材料。这个新发现，为进一步制备高性能磁体提供了一种可能方案。常虹老师为通讯作者，相关工作发表在Advanced Electronic Materials期刊上，原文链接：https://onlinelibrary.wiley.com/doi/abs/10.1002/aelm.201900572

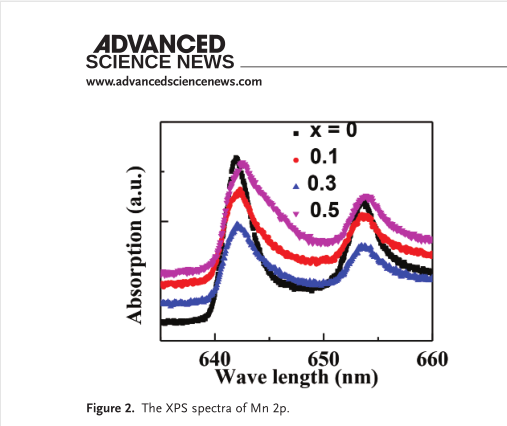

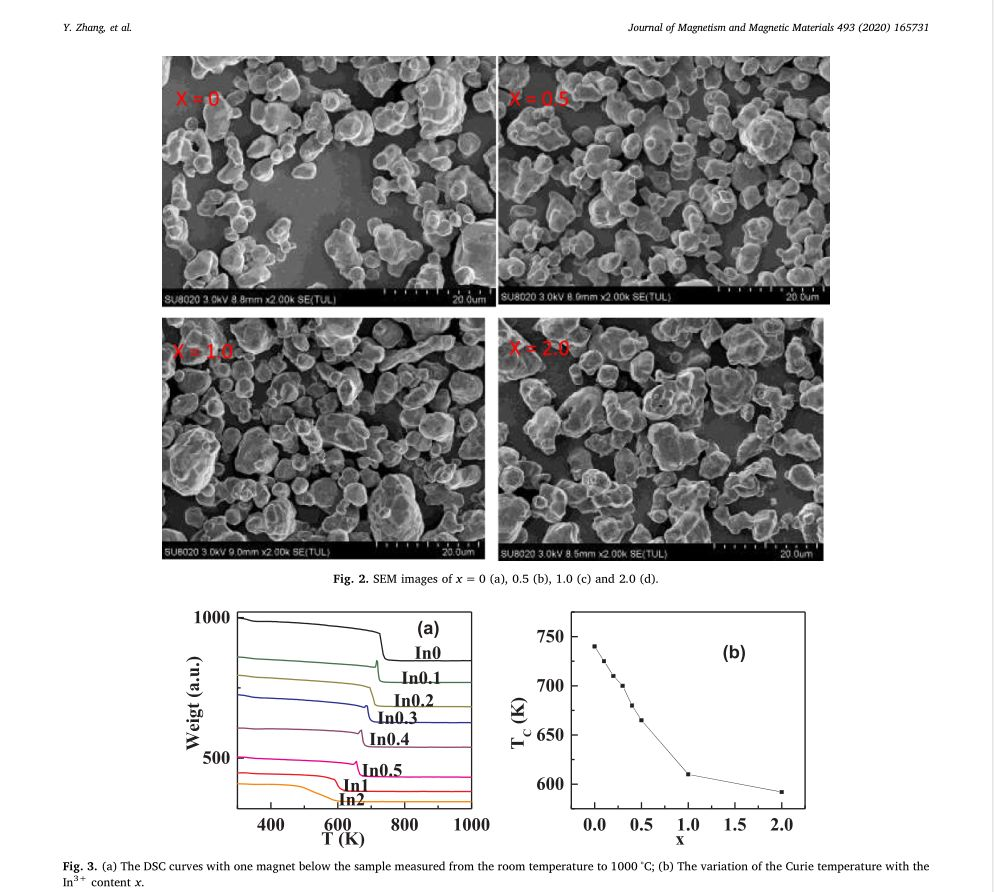

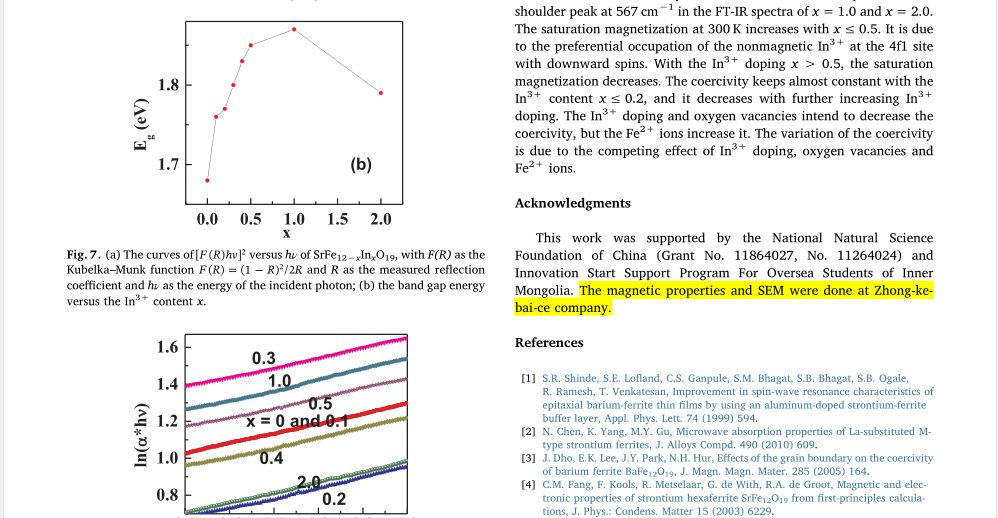

      在六角铁氧体SrFe12−xInxO19中，掺杂非磁性的In3+离子导致饱和磁化强度增强。在 x = 0.5，饱和磁化强度最大，是73.87 emu/g，在x > 0.5，饱和磁化强度减弱。在x ≤ 0.2，矫顽力保持常数，但是在x > 0.2后，矫顽力降低。居里温度从740 K降低到x = 2.0的592 K。对其XPS、FT-IR 和UV–vis光谱进行了分析，得到了此性能和结构之间的关系。In3+离子占位进行了研究。In3+离子和氧空穴损害矫顽力，而Fe2+有利于提高磁晶各向异性。x = 0的带隙宽度是1.75 eV，x = 1.0的带隙宽度是1.87 eV。氧空穴对其带隙宽度有影响。常虹老师为通讯作者，相关工作发表在Journal of Magnetism and Magnetic Materials上，原文链接：https://doi.org/10.1016/j.jmmm.2019.165731
